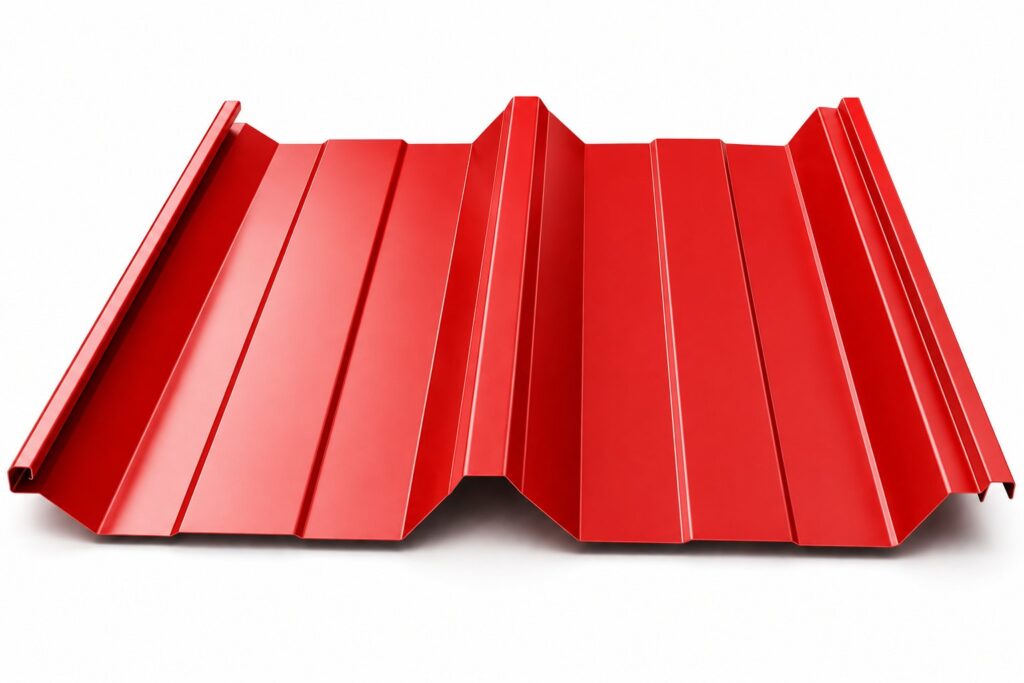

波纹钢屋面板

经典的波纹和梯形型材，采用彩钢板（PPGI）或镀铝锌钢板（Galvalume）制成——这是工业屋顶领域的得力干将。安装快捷，更换简便，在仓库、工厂和车间等场所经受了数十年的考验，性能可靠。.

材料

PPGI / 镀铝锌钢板

产品系列

26 种标准模型

覆盖宽度范围

470 – 900 毫米

最小屋顶坡度

≥ 1:20 (2.86°)

使用寿命

15–20年（PPGI）

全部 26 种标准型材——完整结构数据

#	型号	宽度（毫米）		t (毫米)	段落属性		用法
#	型号	封面	线圈	t (毫米)	I (cm⁴/m)	W (cm³/m)	用法
1	U470	470	600	0.5	12.03	5.02	屋顶
2	U470	470	600	0.6	14.31	6.02	屋顶
3	YX66-394-788	788	1000	0.5	27.66	9.45	屋顶
4				0.6	34.98	10.99
5				0.8	42.06	14.38
6	YX51-380-760	760	1000	0.6	37.53	12.41	屋顶
7				0.8	49.71	6.52
8				1.0	62.14	20.59
9	YX54-410-820	820	1000	0.5	32.05	11.05	屋顶
10				0.6	38.27	12.93
11				0.8	50.05	17.40
12	YX25-210-840	840	1000	0.5	9.18	4.68	屋顶 / 墙壁
13	YX25-210-840	840	1000	0.8	14.59	7.47	屋顶 / 墙壁
14	YX28-205-820	820	1000	0.5	10.28	5.24	屋顶 / 墙壁
15				0.6	12.05	6.33
16				0.8	16.34	8.37
17	YX25-205-820	820	1000	0.5	8.60	4.22	屋顶 / 墙壁
18	YX25-205-820	820	1000	0.6	10.12	5.32	屋顶 / 墙壁
19	YX35-125-750	750	1000	0.5	11.54	6.23	屋顶 / 墙壁
20	YX35-125-750	750	1000	0.6	13.85	7.48	屋顶 / 墙壁
21	YX32-210-840	840	1000	0.5	10.23	9.20	屋顶 / 墙壁
22				0.6	12.29	10.75
23				0.8	16.38	14.71
24	YX35-280-840	840	1000	0.5	10.32	8.81	屋顶 / 墙壁
25				0.6	11.17	10.57
26				0.8	15.77	14.21
27	YX15-225-900	900	1000	—	—	—	屋顶 / 墙壁
28	YX12-65-850	850	1000	—	—	—	屋顶 / 墙壁
29	YX30-160-800	800	1000	—	—	—	屋顶 / 墙壁
30	YX10-32-864	864	1000	—	—	—	屋顶 / 墙壁
31	YX130-300-600	600	1000	—	—	—	屋顶
32	YX35-130-780	780	1000	—	—	—	屋顶 / 墙壁
33	YX12-110-880	880	1000	—	—	—	屋顶 / 墙壁
34	YX19-64-820	820	1000	—	—	—	屋顶 / 墙壁
35	YX10-105-840	840	1000	—	—	—	屋顶 / 墙壁
36	YX51-380-760	760	1000	—	—	—	屋顶
37	YX28-205-820 (弧形)	820	1000	—	—	—	屋顶
38	YX10-32-864	864	1000	—	—	—	屋顶 / 墙壁
39	YX25-210-840（装饰型）	840	1000	—	—	—	屋顶
40	YX28-207-828（装饰型）	828	1000	—	—	—	屋顶
41	YX15-225-900	900	1000	—	—	—	屋顶 / 墙壁
42	YX51-250-750	750	1000	—	—	—	屋顶 / 墙壁

表格说明： 第1至26项是10种主要承重型材的厚度变体，每种均附有完整的截面结构数据（I = 截面惯性矩，W = 截面抗力）。第27–42项是16种用于装饰、拱形及轻质结构的专用型材，其主要规格为盖板宽度几何参数——未公布结构参数。 | 自定义配置文件： Vikkins 拥有 60 多条生产线，日产量达 3,000 平方米。可根据要求提供定制型材——需满足最低订购量要求。.
