Sistema de estructuras de acero: marcos, vigas y cerchas

Sistema de estructura de acero

Alta resistencia · Ligereza · Instalación eficiente · Plazo de construcción reducido — ideal para almacenes, talleres, cámaras frigoríficas, oficinas, hoteles, campamentos de trabajo y mucho más.

Q235/Q345

Calidad del acero

9 – 180 m

Rango de envergadura

Q ≤ 32T

Capacidad de la grúa

SA2.5

Calidad de granallado

6 tipos

Sistemas de bastidores

La estructura portante completa

Las estructuras de acero de VIKKINS se utilizan ampliamente en diversos sectores, entre los que se incluyen almacenes, talleres, instalaciones de almacenamiento en frío, edificios de oficinas, hoteles, campamentos de trabajo, escuelas y muchos otros. Nuestras estructuras se caracterizan por su gran resistencia, su ligereza, su instalación eficiente y un plazo de construcción considerablemente reducido, lo que las convierte en la solución ideal para las exigencias de la construcción moderna.

Con la filosofía de "Calidad excepcional, servicio esmerado"," VIKKINS ha llevado a cabo con éxito numerosos proyectos de estructuras de acero tanto a nivel nacional como internacional.

Sistema de componentes de construcción

VIKKINS Instalación y Construcción

Capacidad de construcción rápida · Servicio posventa ágil · Entregas en más de 90 países

6 sistemas de bastidores estándar

Seleccione según la luz, la altura, los requisitos de la grúa y la inclinación del tejado. Cada pórtico puede montarse atornillado o soldado, con articulaciones de bisagra o rígidas.

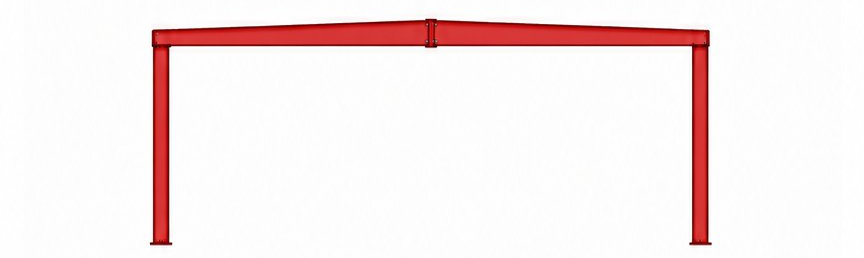

VKLS-1

Estructura en pórtico

Viga-columna de sección transversal uniforme, refuerzo local en el nudo. Diversas inclinaciones de la pendiente de la base de la estructura, aplicables a construcciones de menor luz. El talón puede ser una unión articulada o una unión rígida.

Extensión	9 meses – 18 meses
Altura	3 a 7 meses
Inclinación del tejado	1/20 · 1/10 · 1/5 · 1/3
Distancia entre bahías	6 meses – 9 meses

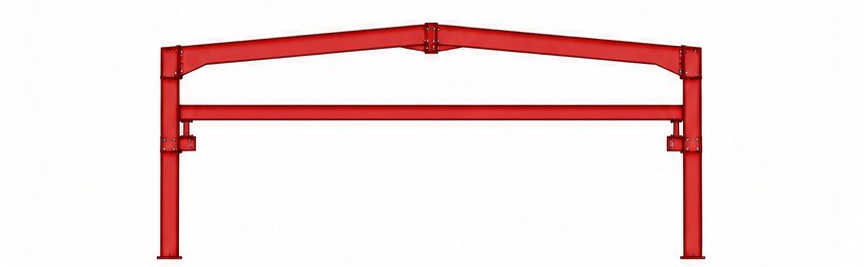

VKLS-2

Bastidor de grúa

Estructura de acero ligera con grúa. Las columnas son uniformes; las vigas pueden utilizar una unión rígida en el talón según las especificaciones DMG-1, BMG-1 y BPG.

Capacidad de elevación	Q ≤ 32T
Extensión	12 meses – 24 meses
Altura	3 a 8 meses
Inclinación del tejado	1/20 · 1/10 · 1/5
Distancia entre bahías	6 meses

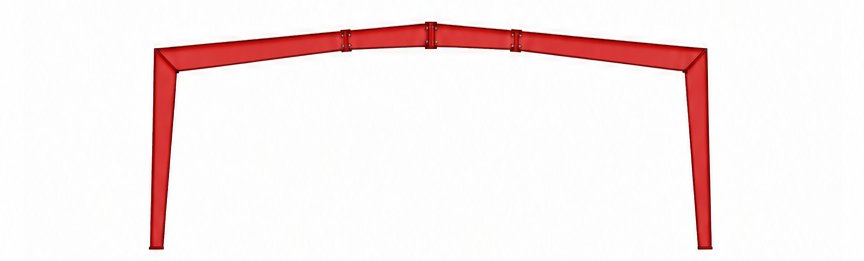

VKLS-3

Marco variable

Estructura de vigas y pilares de acero de sección variable, con uniones atornilladas de alta resistencia, gran luz y una pendiente reducida de la base, lo que permite ahorrar espacio interior. La base es una unión articulada.

Extensión	18 meses – 36 meses
Altura	3 meses – 9 meses
Inclinación del tejado	1/20 · 1/10
Distancia entre bahías	6 meses – 9 meses

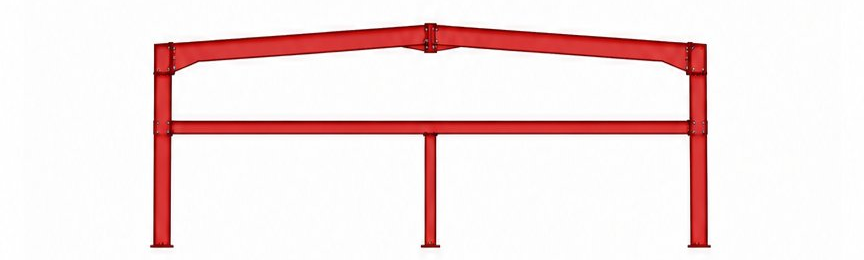

VKLS-4

Marco tipo sándwich

Sistema de construcción de acero ligero con estructura sándwich. Las columnas son uniformes; las vigas del techo pueden utilizar una unión rígida en el talón según las normas DMG-1, BMG-1 y BPG. La luz de las vigas del suelo no supera los 12 m.

Extensión	12 meses – 24 meses
Altura	6 m – 10 m
Inclinación del tejado	1/20 · 1/10 · 1/5
Distancia entre bahías	6 meses

VKLS-5

Sección mixta

Columna estructural de acero de sección transversal uniforme; viga de acero de sección transversal variable. La unión entre la viga y la columna es articulada; la inclinación es suave; la base es una unión rígida —aplicable a luces cortas—.

Extensión	9 meses – 18 meses
Altura	3 a 8 meses
Inclinación del tejado	1/20
Distancia entre bahías	6 meses

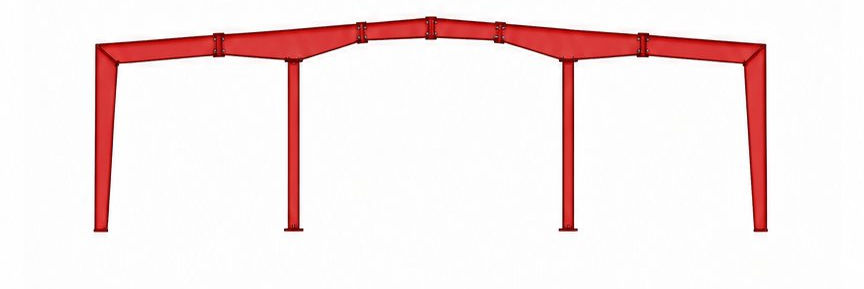

VKLS-6

Largura de luz extraordinaria

La instalación de una columna oscilante de 1 a 4 piezas en el centro del vano puede aumentar la luz. La base es una articulación articulada. Ideal para grandes almacenes, centros logísticos, hangares y recintos deportivos.

Extensión	72–180 millones
Altura	3 a 8 meses
Inclinación del tejado	1/20 · 1/10
Distancia entre bahías	6 meses – 9 meses

Viga en H (perfil de acero en H)

Las vigas en H soldadas y laminadas en caliente constituyen los elementos portantes principales de todos los sistemas de estructuras de acero de Vikkins: pilares, vigas de tejado y elementos del armazón principal. Disponibles en las series HW (aleta ancha), HM (aleta media) y HN (aleta estrecha).

Parámetros de sección

H

Altura de la sección

B

Ancho de la brida

t1

Espesor de la tela

t2

Espesor de la brida

r

Radio del redondeo

kg/m

Peso unitario

6 sistemas de bastidores estándar

Tipo	Dimensiones (alto × ancho) (mm)	Dimensiones de la sección (mm)					Superficie en cm²	kg/m	Inercia cm⁴		Radio (cm)		Módulo de sección cm³
Tipo	Dimensiones (alto × ancho) (mm)	H	B	t1	t2	r	Superficie en cm²	kg/m	Ix	Iy	ix	iy	Wx	Wy
Tarea	100×100	100	100	6	8	8	21.59	16.9	386	134	4.23	2.49	77.1	26.7
Tarea	125×125	125	125	6.5	9	8	30.00	23.6	843	293	5.30	3.13	135	46.9
150×150	150	150	7	10	8	39.65	31.1	1620	563	6.39	3.77	216	75.1
175×175	175	175	7.5	11	13	51.43	40.4	2918	983	7.53	4.37	334	112
200×200	200	200	8	12	13	63.53	49.9	4717	1601	8.62	5.02	472	160
250×250	250	250	9	14	13	91.43	71.8	10689	3648	10.81	6.32	855	292
300×300	300	300	10	15	13	118.45	93.0	20010	6753	13.00	7.55	1334	450
350×350	350	350	12	19	13	171.89	134.9	39637	13582	15.19	8.89	2265	776
400×400	400	400	13	21	22	218.69	171.7	66455	22410	17.43	10.12	3323	1120

HM — Viga en H de perfil medio

Tipo	Dimensiones (alto × ancho) (mm)	Dimensiones de la sección (mm)					Superficie en cm²	kg/m	Inercia cm⁴		Radio (cm)		Módulo de sección cm³
Tipo	Dimensiones (alto × ancho) (mm)	H	B	t1	t2	r	Superficie en cm²	kg/m	Ix	Iy	ix	iy	Wx	Wy
S. M.	150×100	148	100	6	9	8	26.35	20.7	995	150	6.15	2.39	134	30.1
S. M.	200×150	194	150	6	9	8	38.11	29.9	2586	507	8.24	3.65	267	67.6
S. M.	250×175	244	175	7	11	13	55.49	43.6	5908	984	10.32	4.21	484	112
S. M.	300×200	294	200	8	12	13	71.05	55.8	10858	1602	12.36	4.75	739	160
S. M.	350×250	340	250	9	14	13	99.53	78.1	20867	3648	14.48	6.05	1227	292
S. M.	400×300	390	300	10	16	13	133.25	104.6	37363	7203	16.75	7.35	1916	480
S. M.	450×300	440	300	11	18	13	153.89	120.8	54067	8105	18.74	7.26	2458	540
S. M.	500×300	488	300	11	18	13	159.17	124.9	67916	8106	20.66	7.14	2783	540
S. M.	600×300	588	300	12	20	13	187.21	147.0	112827	9009	24.55	6.94	3838	601

HN — Viga en H de ala estrecha

Tipo	Dimensiones (alto × ancho) (mm)	Dimensiones de la sección (mm)					Superficie en cm²	kg/m	Inercia cm⁴		Radio (cm)		Módulo de sección cm³
Tipo	Dimensiones (alto × ancho) (mm)	H	B	t1	t2	r	Superficie en cm²	kg/m	Ix	Iy	ix	iy	Wx	Wy
HN	100×50	100	50	5	7	8	11.85	9.3	191	14.7	4.02	1.11	38.2	5.9
HN	150×75	150	75	5	7	8	17.85	14.0	646	49.4	6.01	1.66	86.1	13.2
HN	200×100	200	100	5.5	8	8	26.67	20.9	1753	134	8.11	2.24	175	26.7
HN	250×125	250	125	6	9	8	36.97	29.0	3868	294	10.23	2.82	309	47.0
HN	300×150	300	150	6.5	9	13	46.78	36.7	6829	507	12.08	3.29	455	67.6
HN	350×175	350	175	7	11	13	62.91	49.4	12980	984	14.36	3.95	742	112
HN	400×200	400	200	8	13	13	83.37	65.4	22775	1735	16.53	4.56	1139	174
HN	450×200	450	200	9	14	13	95.43	74.9	31973	1870	18.30	4.43	1421	187
HN	500×200	500	200	10	16	13	112.25	88.1	45685	2138	20.17	4.36	1827	214
HN	600×200	600	200	11	17	13	130.21	102.2	74989	2271	23.99	4.18	2500	227

Proceso de fabricación de vigas en H

VIKKINS cuenta con un equipo directivo altamente eficiente, utiliza equipos de primera categoría y sigue un riguroso proceso de fabricación para garantizar la calidad de sus productos.

① Corte multicabezal

Chapa de acero cortada a medidas exactas mediante una máquina CNC de múltiples cabezales

② Montaje de vigas en H

Las mallas y las bridas se fijan provisionalmente con cinta en T antes de la soldadura definitiva

③ Soldadura de vigas en H

Soldadura por arco sumergido (SAW) para uniones de penetración completa, verificadas mediante ensayos no destructivos

④ Brida enderezada

Alas de perfiles en H rectificadas con precisión según las tolerancias dimensionales

Flujo de fabricación completo

14 PASOS

1 Plato

2 Corte

3 Suspender

4 Montaje de cintas en T

5 Giro de 90°

6 Elevación

7 Montaje de perfiles en H

8 Costura y soldadura

9 Giro de 90°

10 Rectificado de placas de brida

11 Tablero de soldadura

12 Granallado

13 Pintura

14 Empaquetado y a punto de salir de fábrica

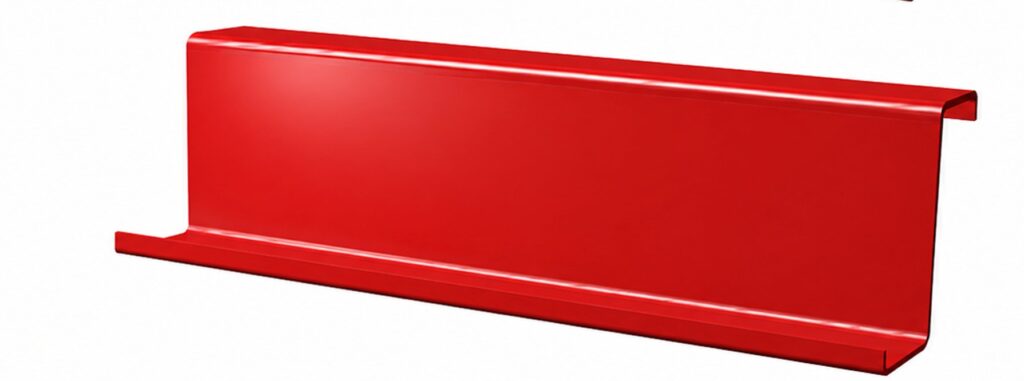

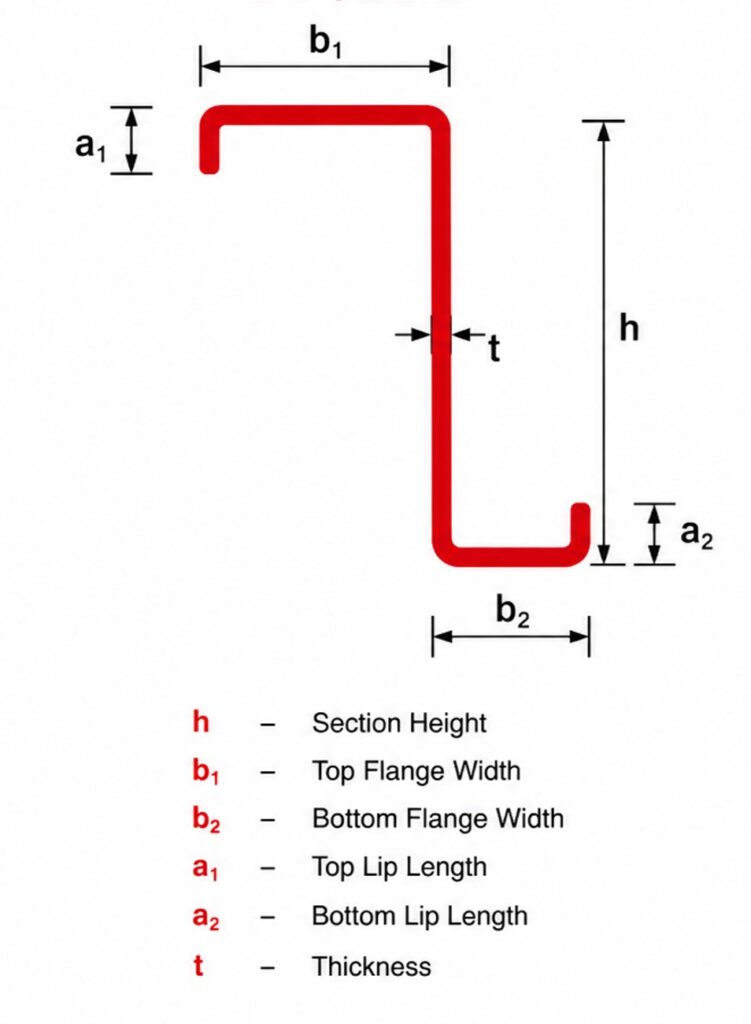

Correas en C y correas en Z

Las correas en C y en Z constituyen los elementos principales de la estructura, proporcionando soporte tanto en configuraciones de apoyo simple como continuas. El material es acero de calidad Q235, salvo que se especifique lo contrario.

Artículo	Especificaciones (mm)				kg/m	Inercia cm⁴
Artículo	h	b	a	t	M	Jx	Jy
1	80	40	20	2.5	3.925	46.22	11.56
2	100	50	20	2.5	4.710	90.56	21.30
3	100	50	20	3.0	5.652	106.60	24.78
4	140	50	20	2.5	5.495	186.80	22.11
5	140	50	20	3.0	6.594	235.90	27.84
6	160	60	20	3.0	7.536	361.00	45.14
7	160	70	20	3.0	8.007	373.60	60.42
8	180	70	20	3.0	8.478	523.50	68.12

Artículo	Especificaciones (mm)				kg/m	Inercia cm⁴
Artículo	h	b	a	t	M	Jx	Jy
1	200	70	20	3.0	8.949	669.90	70.40
2	220	70	20	3.0	9.420	838.40	72.44
3	240	70	20	3.0	9.891	1030.00	74.28
4	250	70	20	3.0	10.127	1135.00	75.13
5	280	70	20	3.0	10.833	1488.00	74.77
6	350	80	20	3.0	12.953	2735.00	114.20
7	400	80	20	3.0	14.130	3783.00	117.80
8	450	100	20	3.0	16.250	5650.00	212.20

Artículo	Especificaciones (mm)				kg/m	Inercia cm⁴
Artículo	h	b	a	t	M	Jx	Jy
1	140	50	20	3.0	6.594	217.26	40.83
2	160	50	20	2.5	5.889	259.338	36.367
3	180	60	20	2.5	6.673	383.564	58.785
4	180	60	20	3.0	8.007	449.734	67.609
5	200	60	20	2.5	7.065	492.800	56.788
6	200	60	20	3.0	8.478	578.468	67.613
